Общие сведения:
OK Flux 10.61 – является высокоосновным, керамическим, пассивным флюсом, предназначенным для многопроходной, одноэлектродной стыковой сварки углеродистых, низколегированных и высокопрочных сталей с требованиями по ударной вязкости до -40 °С/-60 °С.
Объемная масса -1,1 кг/дм3
Коэффициент основности -2,8
Химический состав:
(CaO +MgO)40%
CaF2 25%
(Аl2 О3 +MnО)15%
(SiO2 +TiO2 )15%
Классификация:
AWS A5.17-80: F6A2-EM12, F6P2-EM12, F7A8-EM12K, F7P8-EM12K, F7A6-EH14, F7P8-EH14
AWS A5.23-80: F8A8-EA4-A4, F8P6-EA4-A4, F9A8-EA3-A3, F9P6-EA3A3
Применяемость:
Так как флюс OK Flux 10.61 пассивный, он должен быть использован с соответствующе подобранной легированной сварочной проволокой. Сварка может производится только на постоянном токе.
СертификацияVdTuV:
Сочетание с проволоками OK Autrod 12.10,12.20,12.24,12.32,13.10,13.20, 13.39 согласно VdTuV 1000.
Упаковка:
OK Flux 10.61 поставляется упакованным в бумажно-пластиковые мешки весом по 25кг.

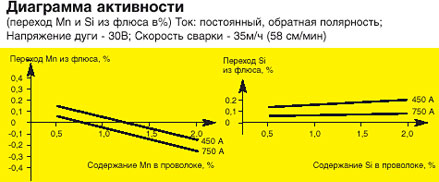

Типовой химический состав наплавленного металла, % (Таблица 1)
| Наименование |
|
|
|
|
| OK Flux 10.71/OK Autrod |
C |
Si |
Mn |
Мо |
| 12.22 |
0,08 |
0,3 |
1,0 |
- |
| 12.24 |
0,08 |
0,25 |
1,0 |
0,4 |
| 12.32 |
0,1 |
0,3 |
1,5 |
- |
| 12.34 |
0,1 |
0,2 |
1,4 |
0,4 |
Типовые механические свойства наплавленного металла (Таблица 2)
| Наименование |
|
|
|
|
| OK Flux 10.40/OK Autrod |
Предел текучести Н/ мм2 |
Предел прочности Н/ мм2 |
Ударная вязкость по Шарпи (V), Дж при Т°C-40 |
Ударная вязкость по Шарпи (V), Дж при Т°C-60 |
| 12.22 |
450 |
520 |
90 |
60 |
| 12.24 |
520 |
640 |
50 |
- |
| 12.32 |
470 |
550 |
90 |
40 |
| 12.32 |
550 |
660 |
50 |
40 |
|
