Общие сведения:
Флюс OK Flux 10.70 - основной, керамический, восстанавливающий Mn и Si. Он предназначен для сварки угловых и стыковых соединений из углеродистых, низколегированных и высокопрочных сталей с обеспечением требуемой ударной вязкости до -20 °С. Флюс OK Flux 10.70 является флюсом алюминатно- основного типа, но обладающим очень высокой электропроводностью как на постоянном, так и на переменном токе.
Объемная масса -1,1 кг/дм 3
Коэффициент основности -1,7
Химический состав:
(SiO2 +TiO2 )20%
(CaO +MgO)25%
(Аl2 О3 +MnО)35%
CaF2 15%
Классификация:
AWS A5.17-80: F7A4-EL12, F7P4-EL12, F7A2-EM12, F7P2-EM12
DIN 32522: BAB 179AC8SM2-16
Применяемость:
OK Flux 10.70 специально разработан для сварки в сочетании с проволоками OK Autrod 12.10 и OK Autrod 12.20 соединений с требованиями по ударной вязкости до -20 °С. Будучи сильно восстанавливающим Mn и Si, он является оптимальным для случаев, когда доля участия основного металла велика, т.е.при одно- и ногоэлектродной сварке угловых и стыковых соединений металла толщиной 10-40 мм с небольшим количеством проходов.
Сертификация:
VdTuV.Сочетание с проволоками OK Autrod 12.10,12.20,12.32 согласно VdTuV 1000.
Упаковка:
OK Flux 10.70 поставляется упакованным в бумажно-пластиковые мешки весом по 25 кг.

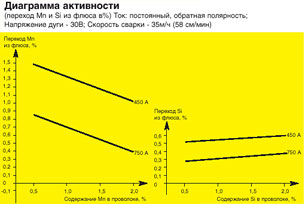

Типовой химический состав наплавленного металла, % (Таблица 1)
| Наименование |
|
|
|
| OK Flux 10.70/OK Autrod |
C |
Si |
Mn |
| 12.10 |
0,07 |
0,5 |
1,7 |
| 12.20 |
0,08 |
0,5 |
1,9 |
Типовые механические свойства наплавленного металла (Таблица 2)
| Наименование |
|
|
|
| OK Flux 10.70/OK Autrod |
Предел текучести Н/ мм2 |
Предел прочности Н/ мм2 |
Ударная вязкость по Шарпи (V) при Т°C |
| 12.10 |
440 |
520 |
70 Дж -20 |
| 12.20 |
480 |
580 |
60 Дж -20 |
|
