Общие сведения:
OK Flux 10.71 - основной, керамический, обеспечивающий небольшое восстановление Mn и Si. Он предназначен для одно и многопроходной сварки стыковых соединений из углеродистых, низколегированных и высокопрочных сталей с обеспечением требуемой ударной вязкости до -40°С.OK Flux 10.71 является флюсом алюминатно-основного типа, обладающим для данной шлаковой системы достаточно высокой электропроводностью, как на постоянном, так и на переменном токе.
Объемная масса -1,2 кг/дм 3 Коэффициент основности -1,6
Химический состав:
(SiO2 +TiO2 )20%
(CaO +MgO)25%
(Аl2 О3 +MnО)35%
CaF 2 15%
Классификация:
AWS A5.17-80: F6A4-EL12, F6P5-EL12, F7A4-EM12, F6P4-EM12, F7A5-EM12K, F6P5-EM12K, F8A2-EH14, F7P2-EH14
AWS A5.23-80: F8A4-EA4-A4, F8P2-EA4-A4, F9A4-EA3-A3, F9P4-EA3-A3
DIN32522: BAB 167AC8MHP5 2-16
Применяемость:
Флюс OK Flux 10.71 обладает высокими для основного флюса технологическими свойствами, сохраняя при этом низкое содержание О2 в наплавленном металле, что обеспечивает получение высокой ударной вязкости при температурах до -40 °С. Требуемый уровень механических свойств металла шва достигается за счет правильного подбора сварочной проволоки, так как легирование шва преимущественно происходит через нее. Флюс OK Flux 10.71 обладает определенными преимуществами при сварке в узкую разделку, так как обеспечивает плавный переход от наплавленного к основному металлу, а также хорошую отделяемость шлаковой корки.
Упаковка:
OK Flux 10.71 поставляется упакованным в бумажно-пластиковые мешки весом по 25 кг.
Сертификация VdTuV:
Сочетание с проволоками OK Autrod 12.10,12.20,12.32,13.27 согласно VdTuV 1000.

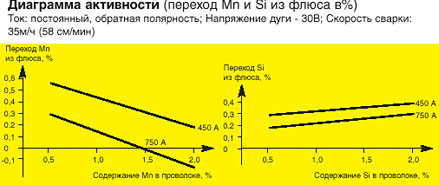

Типовой химический состав наплавленного металла, % (Таблица 1)
| Наименование |
|
|
|
|
| OK Flux 10.71/OK Autrod |
C |
Si |
Mn |
Мо |
| 12.10 |
0,08 |
0,2 |
0,9 |
- |
| 12.20 |
0,08 |
0,2 |
1,3 |
- |
| 12.22 |
0,08 |
0,4 |
1,3 |
- |
| 12.24 |
0,08 |
0,3 |
1,3 |
0,4 |
| 12.32 |
0,09 |
0,4 |
1,6 |
- |
| 12.34 |
0,10 |
0,3 |
1,6 |
0,4 |
Типовые механические свойства наплавленного металла (Таблица 2)
| Наименование |
|
|
|
| OK Flux 10.40/OK Autrod |
Предел текучести Н/ мм2 |
Предел прочности Н/ мм2 |
Ударная вязкость по Шарпи (V) при Т°C |
| 12.10 |
360 |
460 |
60 Дж -40 |
| 12.20 |
420 |
520 |
60 Дж -40 |
| 12.22 |
430 |
530 |
80 Дж -40 |
| 12.24 |
520 |
590 |
30 Дж -40 |
| 12.32 |
480 |
580 |
70 Дж -40 |
| 12.34 |
550 |
640 |
50 Дж -40 |
|
