Общие сведения:
Флюс OK Flux 10.81 -является кислым, керамическим, восстанавливающим Si и Mn флюсом алюминатно-рутилового типа. Обладает высокими сварочно-технологическими характеристиками и был специально разработан для сварки на повышенных скоростях угловых и стыковых соединений. OK Flux 10.81 прекрасно подходит для сварки большинства углеродистых сталей в сочетании с углеродистыми проволоками, такими как OK Autrod 12.10 и OK Autrod 12.20 в случае, когда к сварным соединениям не предъявляется повышенных требований по ударной вязкости. Восстанавливая в шве значительное количество Mn и Si, он наиболее подходит для случаев, когда расплавление основного металла велико, например, при сварке стыковых и угловых соединений малых и средних толщин с малым количеством проходов.
Объемная масса – приблизительно 1,5 кг/дм 3
Коэффициент основности -0,6
Химический состав:
(SiO2 +TiO2 )-30%(CaO +MgO)5%
(Аl2 О3 +MnО)-55%CaF 2 5%
Классификация:
AWS A5.17-80: F7AZ-EL12, F7PZ-EL12, F7AO-EM12, F7PZ-EM12, F7AO-EM12K
DIN 32522: BAR 197AC8SMK2-16
Применяемость:
Отличные технологические характеристики флюса OK Flux 10.81, в частности, обеспечение высоких скоростей при сварке встык, что определяется кислой шлаковой системой, нашло применение при сварке спиралешовных тонкостенных труб и угловых соединений, где важно получить хорошее качествоповерхности и стабильность геометрических размеров валика сварного шва, а также легкую отделяемость шлаковой корки. Если от сварки прежде всего требуется ее производительность, то выбор флюса OK Flux 10.81 является наиболее удачным решением. С использованием многоэлектродного или двудугового процесса сварки ее производительность возрастает еще в большей степени.

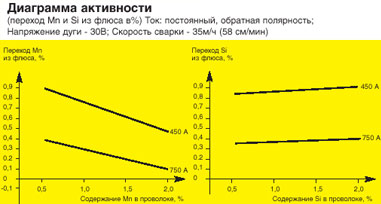

Типовой химический составнаплавленного металла,% (таблица 1)
| Наименование |
|
|
|
| OK Flux 10.81/OK Autrod |
C |
Si |
Mn |
| 12.10 |
0,07 |
0,7 |
1,2 |
| 12.20 |
0,08 |
0,7 |
1,4 |
Типовые механические свойства наплавленного металла (таблица 2)
| Наименование |
|
|
|
| OK Flux 10.81/OK Autrod |
Предел текучести Н/ мм2 |
Предел прочности Н/ мм2 |
Ударная вязкость по Шарпи (V) при Т°C |
| 12.10 |
460 |
530 |
50 Дж 0 |
| 12.20 |
490 |
580 |
40 Дж -20 |
|
